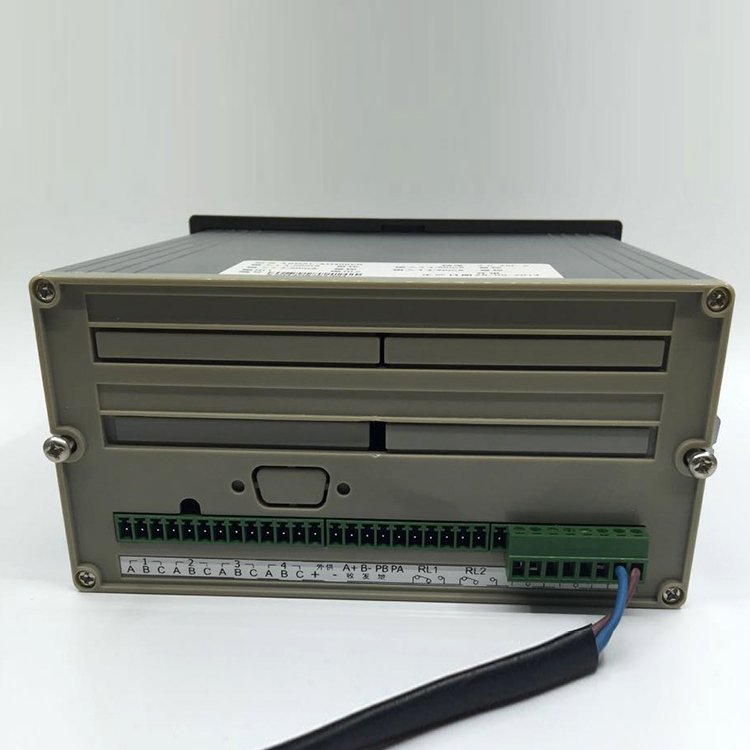

电压输入:输入电压应不高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，在电压输入端须安装1A 保险丝。
电流输入:标准额定输入电流为5A,大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便于拆装。
要确保输入电压、电流相对应，相序一致，方向一致;否则会出现数值和符号错误!!(功率和电能)
仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式;在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量的负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压;而在三相四线中，电压测量显示的为相电压。
使用方法

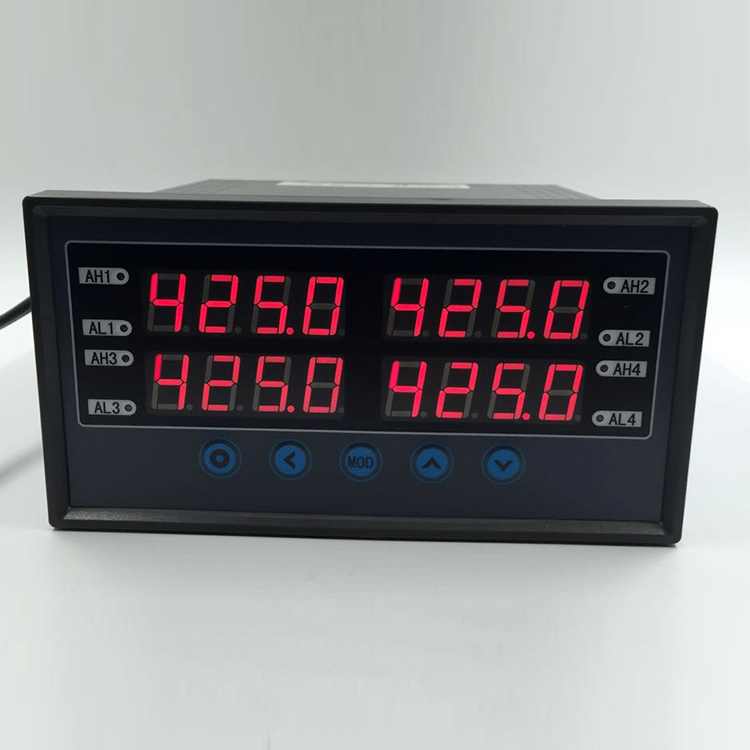

测量显示
多功能电力仪表可测量电网中的电力参数有:Ua、Ub、Uc(相电压);Uab、Ubc、Uea(线电压)Ia、Ib、Ic(电流);Pa、Pb、Pc、Ps(每相有功功率和总有功功率);Qa、Qb、Qc、Qs(每相无功功率和总无功功率);PFs(总功率因数);Ss(总视在功率);FR(频率)以及有功(无功)电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。

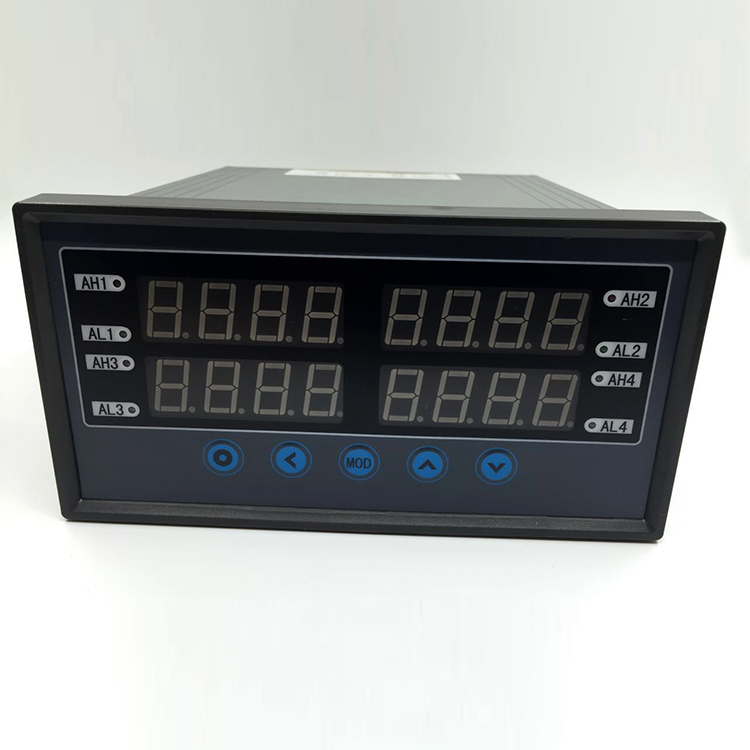

显示方式:
可设置XS1控制字用来编程设置通常状态下显示内容，XS1=0表示自动循环显示，(三相电压)，(三相电流)，(有功功率、无功功率、功率因数)，(频率)，(有功电能信息)，(无功电能信息)。

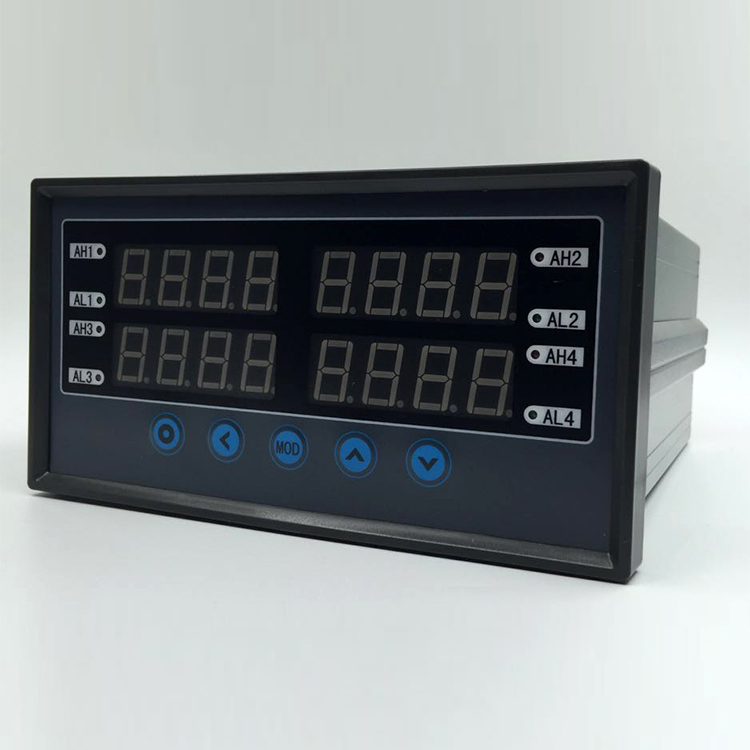

编程操作
在编程操作下，仪表提供了设置(SET)、输入(INPT)、通讯(CONN)三大类输入设置菜单项目，采用LED显示的分层菜单结构管理方式:第1排LED显示第1层菜单信息;第2排LED显示第2层菜单信息，第3排LED提供第3层菜单信息。
键盘的编程操作采用四个按键的操作方式，即:左右移动键"←"、"→"，菜单进入或上回退"MENU"键、选择确定" " 来完成上述功能的的有操作。
MENU:在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密码:CODE，输入正确密码后，可对仪表进行编程、设置，仪表出厂时密码初始为0001;"MENU"另一个作用是在编程操作过程中，起上退作用。例如，在编程模式下，INPT-I.SCL-5下按"MENU"，仪表会显示INPT-I.SCL。
"→"、"←"，切换移动键实现菜单项目的切换或者数字量的增加或减少。例如，在菜单项目INPT-T.U-0001下按动"→"会变成INPT-T.U-0002，按住"→"、"←"不放可实现快速增/减功能。
