“.n-x”:输入测量量程的小数点位数X=0,1,2,3. “LA”灯闪: 输入测量量程的下限值 “HA”灯闪: 输入测量量程的上限值 “PX.XX”: 输入液体密度(可选功能)
“LA”灯亮: 输入变送量程的下限值(可选功能) “HA”灯亮: 输入变送量程的上限值(可选功能)
“dA-x”: 输入变送输出类型(x=0为4—20mA;x=1为0—20mA) (可选功能)
数字仪表是近年发展起来的新一代显示控制仪表,该系列仪表采用xj****的中大规模集成电路,并应用了***特的非线性校正技术,与传统的XC系列动圈式仪表,普通TD、TE系列模拟式仪表相比,具有精度高,可靠性好、抗震性强、安装方便、读数清晰,无视差、可远距离观察等***特优点,并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节式,位式PID,PID连续调节式,PID自整定控制,电脑模糊控制多种控制方式,根据需要还增加超温报警功能,是XC系列仪表,TD、TE系列仪表理想的更新换代产品,可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200-1600℃范围内的温度测量和自动控制。配上相应的传感器也可用于压力、流量、液位等参数的显示和控制
技术指标: |
显示方法:四位LED数码管直接显示被测值;
显示误差:小于±0.5% FS±1字,小于±1%FS±1字二档
设定点偏差:小于±0.5%、小于±1.0%二档
冷端补偿:0-50℃内误差小于2℃
位式控制切换差小于1.0%或0.3%
时间比例调节:比例带1%-4%,周期:30S±10S
PID调节:
P(比例带)3%
I(积分时间)250秒
D(徽分时间)50秒
输出0-10MA 负载R=1K;输出4-20MA 负载R=510Ω;
输出脉冲信号:幅值大3V,宽度大于40 Us的移相脉冲及电流小于1A的通断过零触发;输出触点容量,交流220V7A(直接控制功率1KW以下,阻性负载),大功率时30A(直接控制功率3KW以下,阻性负载)
温度系数:0-50℃范围内使用时,其温度系数小于0.05%/℃工作电源:180-240VAC,50HZ,功率小于4W,开关电源: AC85-242V 50HZ 60HZ工作环境:温度0-50℃,相对湿度小于85%的无腐蚀性气体气体场合.
重量:约0.4KG.
仪表尺寸:48*48 72*72 96*96 48*96 160*80
本系列智能数字显示仪表采用专用的集成仪表芯片,测量输入及变送输出采用数字校正及自校准技
术,测量准确稳定,消除了温漂和时漂引起的测量误差。本系列仪表采用了表面贴装工艺,并设计了多重保护和隔离设计,并通过EMC电磁兼容性测试,抗干扰能力强、可靠性高,具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能,一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录,其适用范围非常广泛。

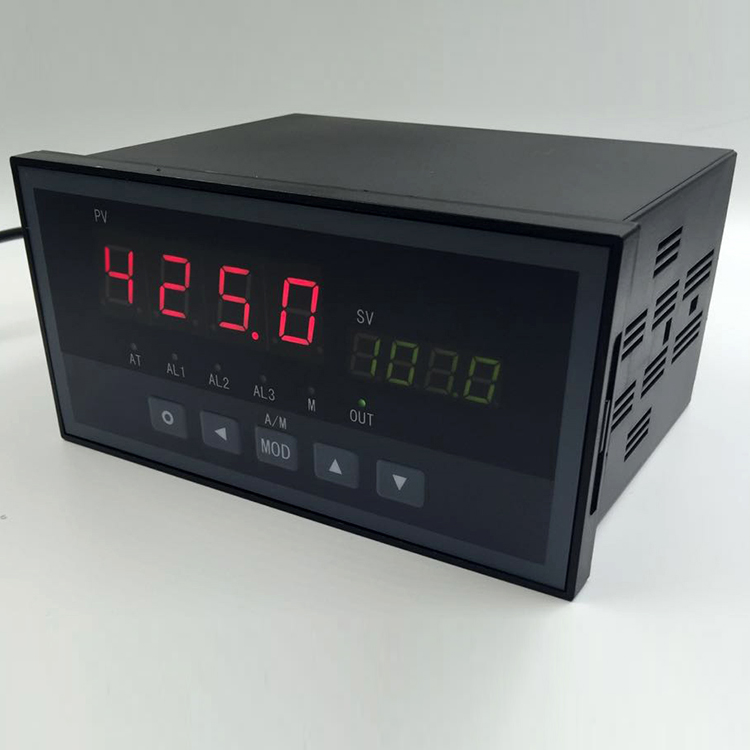

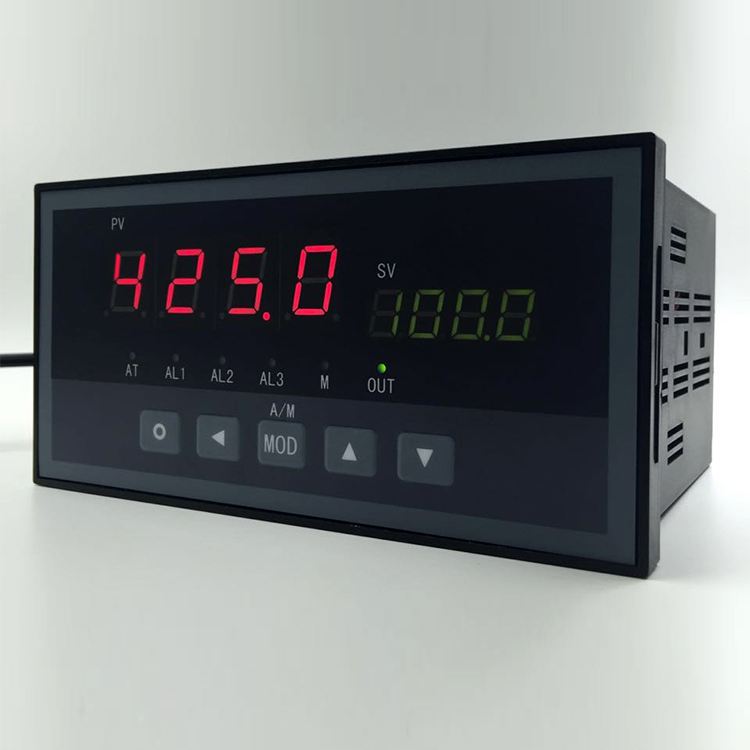

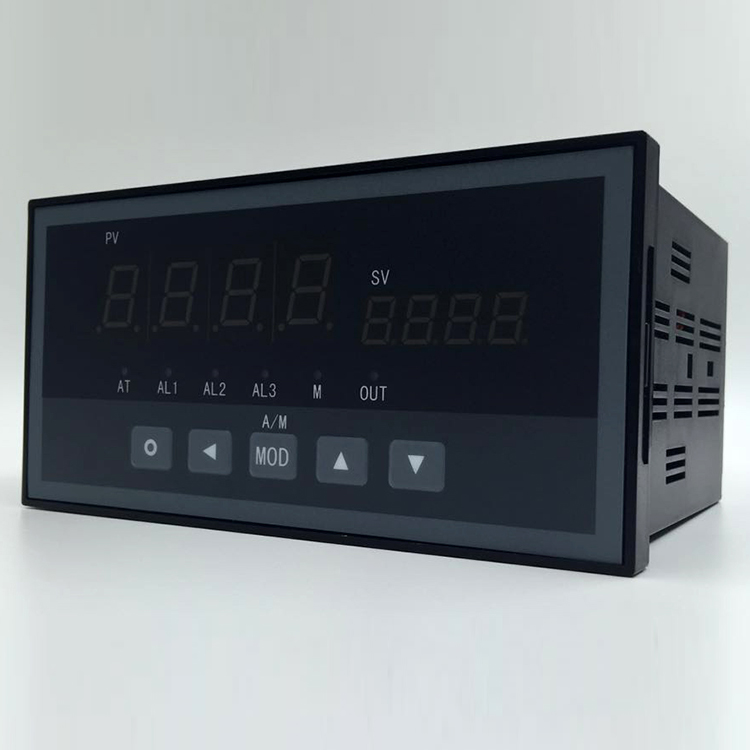

智能数字显示仪表以双排LED显示测量值(PV)和设定值(SV),还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式,可选配1~4个继电器报警输出,还可选配变送输出,或标准通讯接口(RS485或RS232C)输出等。
智能数字显示报警仪表性能特点
专用的集成仪表芯片,具备更为可靠的抗干扰性及稳定性。
wn****信号输入,通过菜单设置即可配接常用热工信号。
可在线修改显示量程、变送输出范围、报警值及报警方式。
软、硬件结合的抗干扰模式,有效抑制现场干扰信号。
数字化校准技术,无电位器等可调部件。
热电偶冷端温度及热电阻引线电阻自动补偿。
可对外接的二、三线制变送器提供配电功能。
