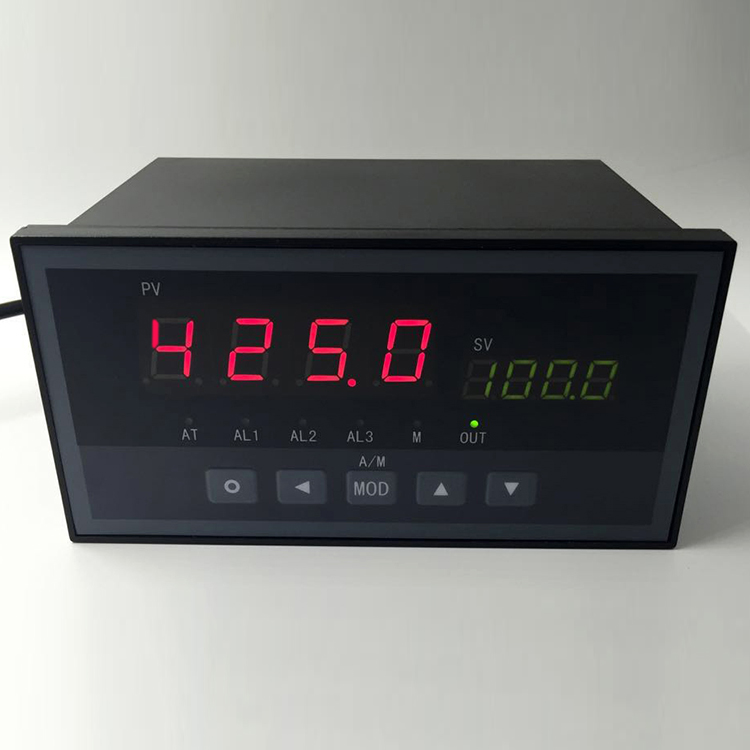

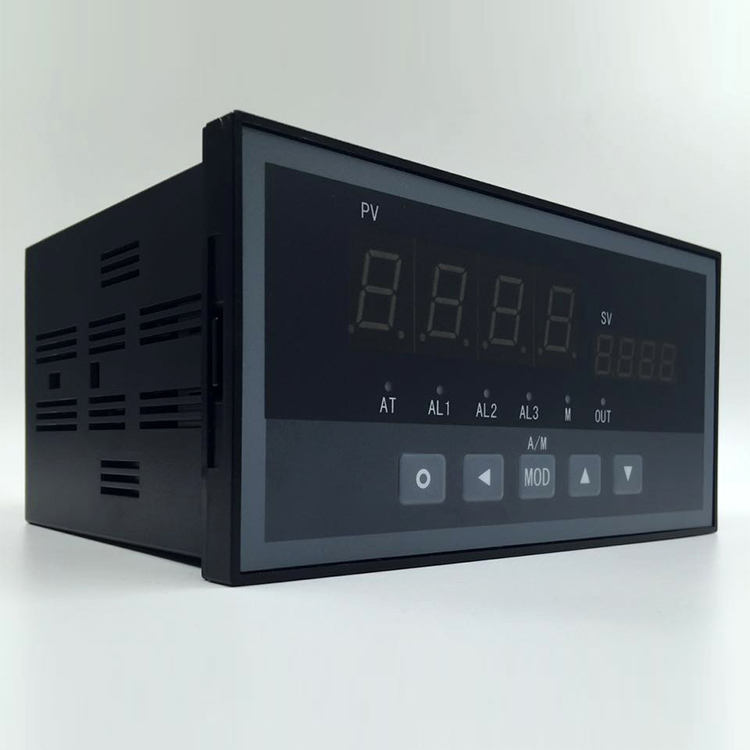

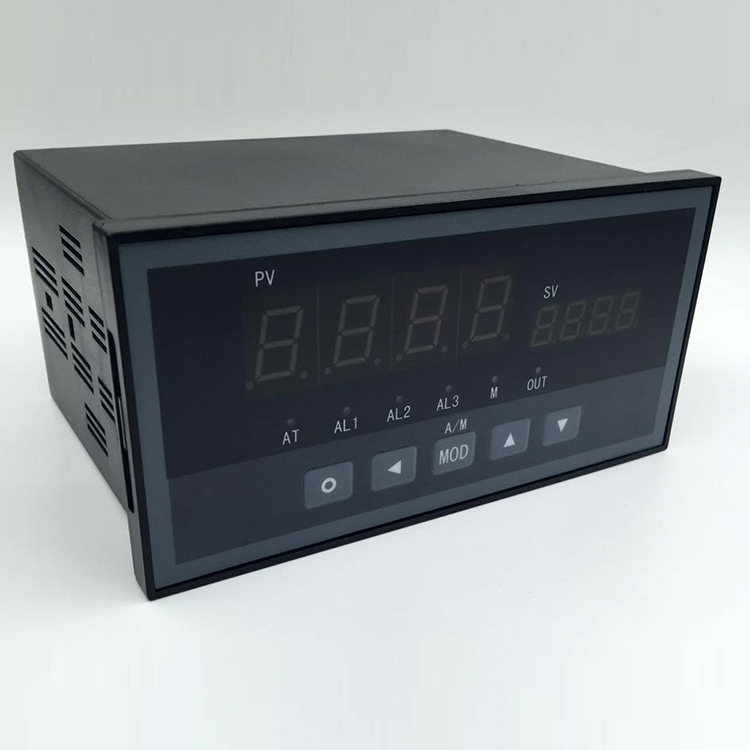

技术指标:开口尺寸:76*152;152*76;92*92;68*68;92*44共5种输入信号:线性电流信号或线性电压信号精度等级:0.5级采样速度:3次/秒电源电压:AC220V-10%--AC220V+10% 消耗功率:<=9W继电器触电容量:3A/220V(无感性负载) 名词解释:
二位式调节表(上限调节并带回差):仪表内只有一个上限继电器,当测量值高于设定值
加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于设定值减P时,上限继电器中低通,同时指示灯“HA”灭.
三位式调节表(上下限调节表):仪表内有两个继电器,可分别设定上限下限两个控制点;
当测量值高于上限设定值时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值时,上限继电器中低通,同时指示灯“HA”灭. 当测量值高于下限设定值时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值时,下限继电器中高通,同时指示灯“HA”亮
范围调节表: 仪表内只有一个上限继电器,用此继电器可将被测量控制在设定的范围内,
此种控制广泛用于不允许设备频繁启动的场合如控制水泵.控制过程如下:当测量值小于下限值时上限继电器中低通,“LA”灯亮;当测量值大于上限值时上限继电器中高通,“HA”灯亮;当测量值在上限值与下限值之间时,“LA”“HA”均灭,上限继电器维持原状态即:当测量值由下限值向上限值变化时,上限继电器维持中低通的状态; 当测量值由上限值向下限值变化时,上限继电器维持中高通的状态.
上下限分别带回差调节表:在上限调节带回差表基础上增加下限调节并带回差,下限回
差值用“A”表示; 当测量值高于上限设定值加P(P为上限回差值;后同)时,上限继电器中高通,同时指示灯“HA”亮; 当测量值低于上限设定值减P时,上限继电器中低通,同时指示灯“HA”灭;当测量值高于下限设定值加A(A为上限回差值;后同)时,下限继电器中低通,同时指示灯“LA”灭; 当测量值低于下限设定值减P时,下限继电器中高通,同时指示灯“LA”亮.
仪表的操作:

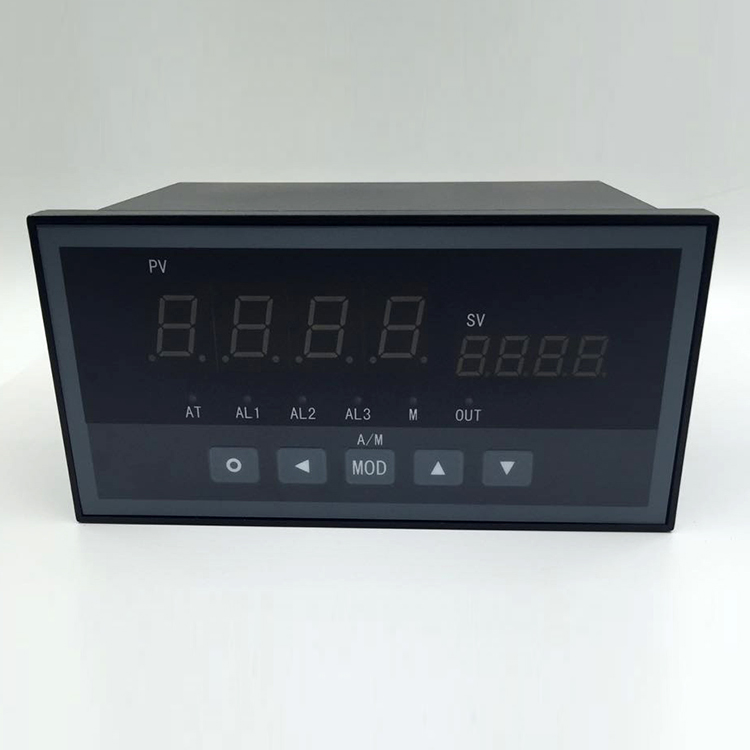

三个按键功能说明:
“—”键设定/确认/提取键.该键的作用时进入仪表的设定状态,提取出原存的设定值,,待新的设定值修改完成后按该键确认修改有效并存入仪表内存,同时提取出下一个设定值.
“∧”键显示数据加1功能键,单次按此键时数据加1;按住该键不动,显示数值将快速增加,松手后停止.
“∨”键显示数据减1功能键,单次按此键时数据减1;按住该键不动,显示数值将快速减小,松手后停止.
操作顺序: 注意:以下操作步骤中有些参数可能不出现,是否出现根据仪表型号不
同而不同
