故障现象─显示数字不稳(乱跳)
仪表接地不良;
供电电源不稳;
电源变压器屏蔽开路;
表内基准电压和负电源有故障;
电位器接触不良;
7107损坏;
电源滤波稳压不好;
室温补偿电路和基准电源有基础不良;
自动调零电路损坏;
表内连接、接插件或元器件有虚焊或接触不良;
集成运放内噪声太大。
故障现象─输出为0mA
输出三极管损坏;
集成运放输出为负电位;
桥路电源损坏或其回路连接开路;
输出三极管发射极电阻或引线开路;
输出连线开路。
故障现象─输出为10mA
输出三极管击穿
集成运放输出为正电位使三极管导通;
集成运放损坏。
故障现象─输出不稳
外部干扰过大;
桥路电源不稳;
有关器件或焊点有虚焊处;
接插件接触不良;
集成运放内部噪声增大;
电源电压过低;
输出三极管特性不好。
故障排除方法:当以上几种故障原因确定以后,把查出的损坏的元器件进行整修,若不能修复的,可以进行更换
通过分块测试确定故障的具体部位

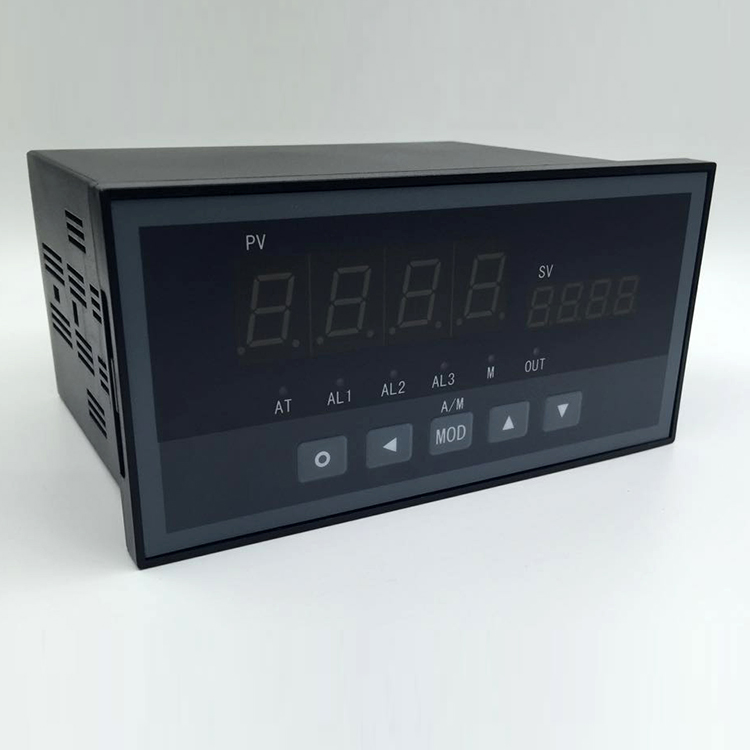

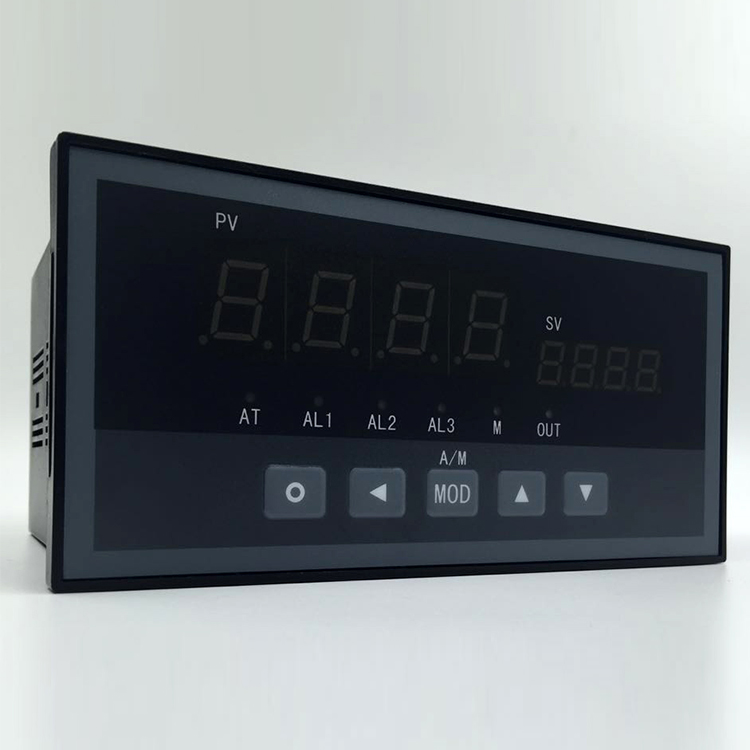

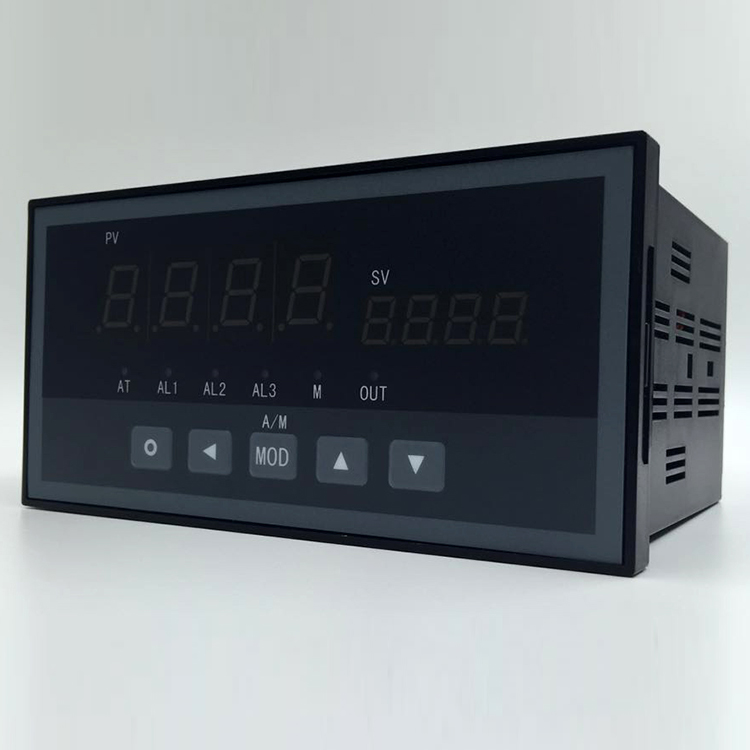

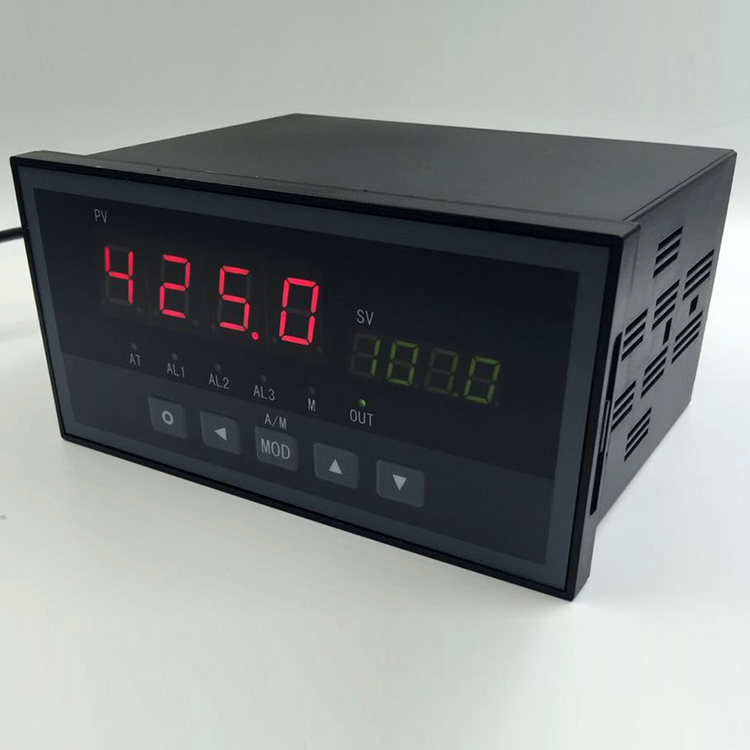

数字温度指示调节仪是由信号转换、非线性修正、数字面板表、调节控制输出和稳压电源等部分组成。
当发现数字面板表显示不正常时,可用精度较高的数字万用表(直流电压档)先测试其输入端信号,若正常,则整机输入信号从零点(始点)向满量程(终点)变化时,数字面板的输入信号应是0至几十或几百毫伏变化的电压信号。如果符合要求,则说明信号转换和非线性修正部分无故障,问题出在数字面板表内部,可对数字面板表的有关元器件作进一步检查。如果查得面板表得输入信号的幅度和稳定性不正常,则说明故障发生在前两部分,即信号转换和非线性修正部分。
非线性修正部分正常的工作状态是:当整机输入信号从零点(始点)向满量程(终点)变化时,其相应的放大输出信号应是0至几伏的电压信号。如果正常,则说明故障发生在信号转换部分;如果不正常,可进一步检查非线性修正部分的有关元器件。例如,调整电位器和补偿二极管等。不同厂家的产品,其测量线路也各不一样,但其功能还是一样的,都是将从零点(始点)到满量程(终点)变化的整机输入信号转换成0至几十毫伏的电压信号。如果用万用表测量其输出端,应在该范围内变化,即认为信号转换部分正常,否则说明信号转换部分有问题,可进一步检查该部分的有关元器件。
