注意:非专业人员不得更改B菜单内容!

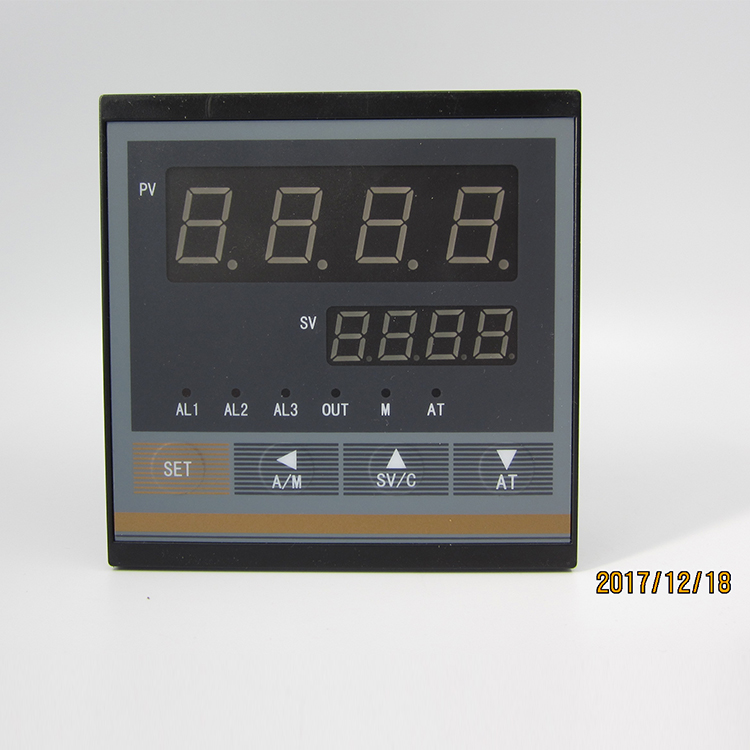

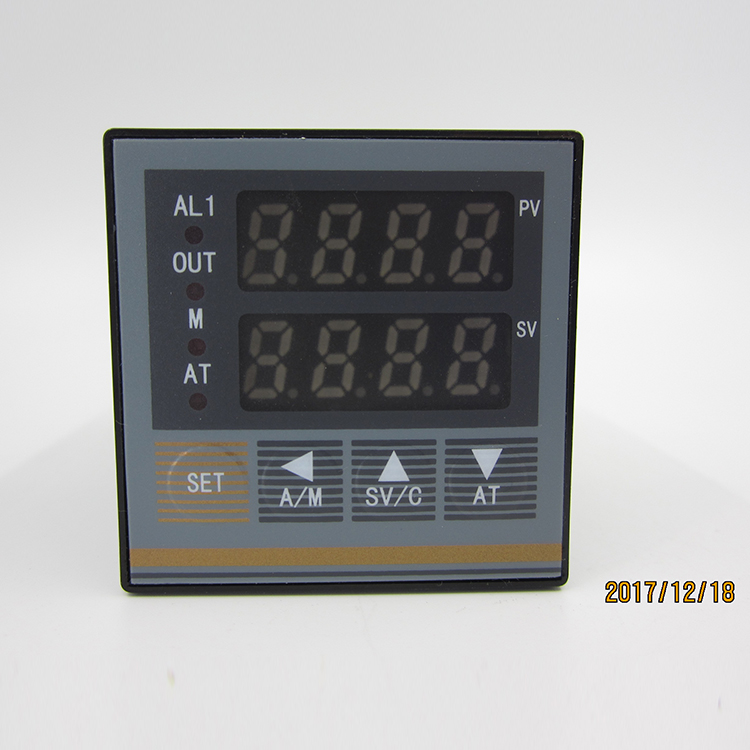

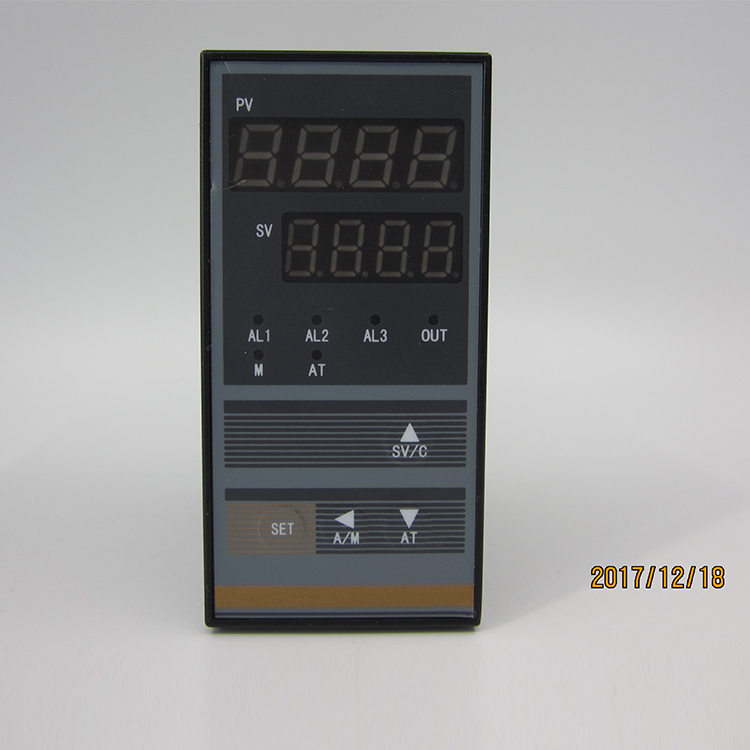

应用简介
开机自动与手动
仪表的PId菜单的参数设置为XX4X即为开机自动方式。
仪表的PId菜单的参数设置为XX6X即为开机手动方式,指示灯G灯亮在此方式下仪表上电后进入手动方式,电动执行机构或调节阀在手操器的控制下自动跟踪至由PKO菜单设置的开机手动输出值所指定的位置。
调节器上下限幅值设置
在控制系统中,执行机构的行程有时是需要进行限制的,不能让它全开或全关,本仪表具有中途限位功能,是使用H-L菜单的参数来定义限幅的,前两位数码管定义为控制输出上限(%),后两位数码管定义控制输出下限(%),当设置错误时,即上即小于下限时,仪表会默认为9900,此为无限位要求。
阀位输入
仪表可以接受0~5VDC、1~5VDC、0~10mA、4~20mA四种阀位信号(订货注明),信号由第10脚(负极)和第11脚(正极)输入。
输入4~20mA,本仪表将JO2的中、下相连
输入0~10mA,本仪表将JO2的上、中相连
输入0~5VDC、1~5VDC,本仪表将JO2的上、中、下各不相连。(线路板有一处短路,有一处细线条割断,客户需要时,另行通告)
本仪表还提供5VDC的辅助电流,可将它作阀位电位器的电源,把12脚接到阀位电位器的上端,电位器的下端接仪表的10脚,将滑头抽头接到仪表第11脚即可。
用户不指定何种信号,本仪表出厂设置为4~20mA。4、阀位校准
由于执行器的阀位输出不址分准确,可以不用去调整执行器的阀位输出而在表中就可以标定校准。
手动校准:进入参数设置状态,将555必改为4728,确认后退出菜单。这时将阀门关闭或阀位输入零点值,同时按下位移键与加键;再将阀门完全打开或阀位输出满度值,同时按下位移键与加键,确认后并退出菜单即可。
远程控制(开关量输入)
EM1有效是指仪表的接线端18脚与1脚短接,无效则断开即可。
EM2有效是指仪表的接线端17脚与1脚短接,无效则断开即可。
当仪表没有EXT(SB)功能时,EM2有效时为远程手动功能,无效时为远程自动功能。
EMIR有效是指仪表的接线端9脚(以仪表出厂注明为准)与1脚短接,无效则断开即可。6、PID参数自整定
带有PID参数整定(自学习)功能的仪表不能使用开机自动进入手动方式工作,在自整定方式前也不能进入手动状态。在自动方式下开机后,若测量值与定值的偏差≥±PFS%时需要进行自整定按位移键即可.(B菜单的PID参数个位设置为7)
7、8组给定值SP、P、I、D参数设置
具有8组参数设置的仪表,在操作工菜单(C菜单)的首项OPt菜单的个位数选择1-8即要,同时具有自整定功能的仪表,自整定后的参数存放在选择的组内。操作工可以按照不同的工艺要求,以组的方式设置或选择事先设定的给定值SP、P、I、D参数。
故障识别与处理
测量端模拟输入信号断线
自动状态工作时手操器的模拟输入信号断线将引起仪表能正常工作,故障出现后仪表能及时的进行断并立即切断强电控制输出,故障状态断电器动作,调节器以所有显示的闪烁告诫操作工,付显示窗以提示符OFF指示。此时可以进入手动状态工作,待清除故障后再切换到自动状态。
阀位反馈断线
带有阀位反馈断线自动识别系统的调节器,一旦出现阀位反馈断线故障仪表会立即进入手动状态或有报警开关量输出。
E菜单(校准菜单)
在设定状态下,将SEL菜单555改为159,则可进入E菜单,进行各种信号的调校功能。
将选择好的基准信号正确输入给仪表,选择对应菜单项后,通过键盘将校准参数键入,按SET键确认后退出E菜单,该仪表调校结束。
现场标定校准(校准菜单)
适用于线性输入仪表自定义零点与满度
将B菜单的In参数设置为03,按SET键,将bc的参数设置为0(允许现场标定)或1(使用现场标下),并确认后,再将B菜单的In参数设置为仪表输入代码号,确认后退出菜单。
将SEL的参数555设置为1555,确认后退出菜单设置状态,即为允许现场标定。
仪表在测量状态下输入直流测量信号零点的测试值(≤30%满量程),同时按位移键与减键;再输入测量信号满度的测量值(≥70%满量程),再次按位移键与减键,并确认后即可。
如为其他非线性信号输入,请将bc参数改为2.20。
