介绍:
自整定

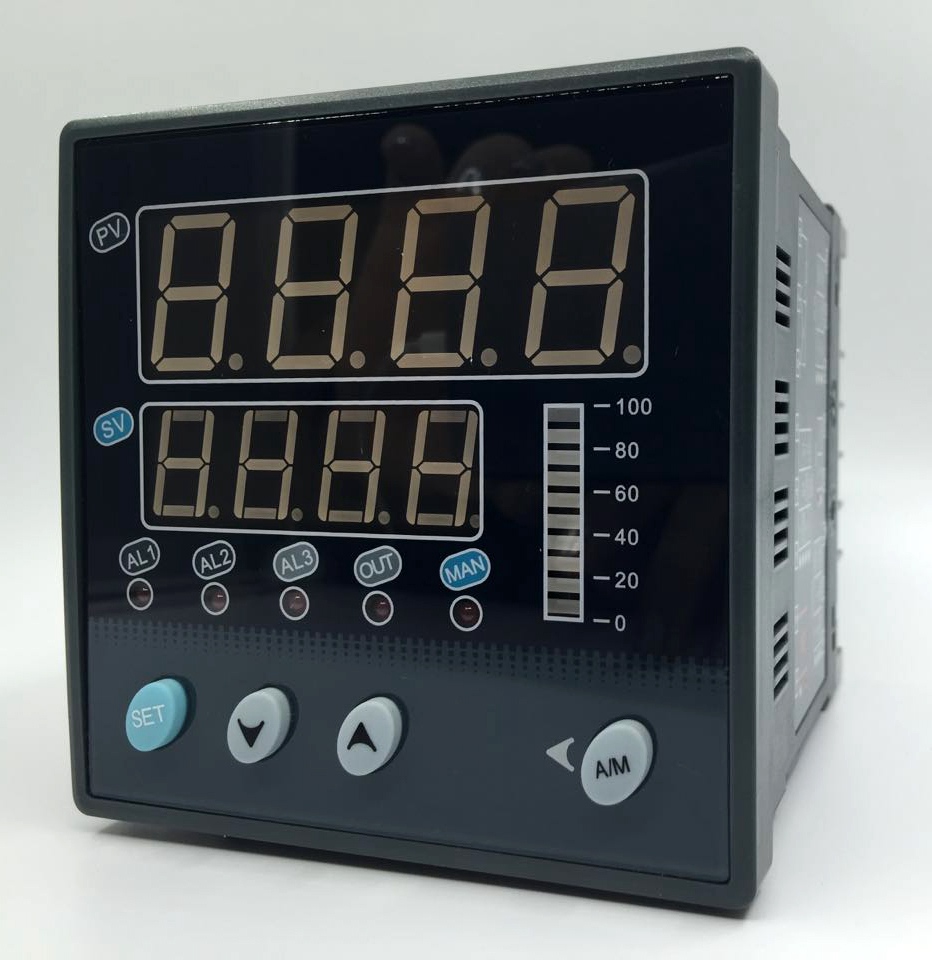

当仪表处于正常显示状态下, 长按 A/M 按键,仪表进入快速自整定状态,通过短按▲或▼按键设定参数为“AT”,按 Set 按键即启动自整定,
此时仪表进入自整定状态,自整定结束时。仪表退出该状态 ,通过设置自整定参数为 oFF 可关闭自整定
自整定启动后,仪表将经过 2 个振荡周期的 ON-OFF 控制(如下图)。此时输出将在 PidH 和 PidL 之间切换,过程的长短,取决于被控过程的响
应速度,其参数是按照一般情况下计算参数值的,整定完成后,还能进行下述手动微调,以更加适应需求。
对于变频控制和恒压供水等不允许输出大幅度变化的过程,可适当修改参数 PidL 和 PidH(如分别改为 30%和 70%),以限制输出的幅度。
4
若输出信号为线性电流或电压,可以减小控制周期 CP 至 0.1,以获得更好的控制效果。
若超调不满足要求,且对调节时间要求不高的情况下,可适当增大比例带。
若需要进一步缩短到达稳态的时间,且允许少量超调时,可适当减小比例带。
