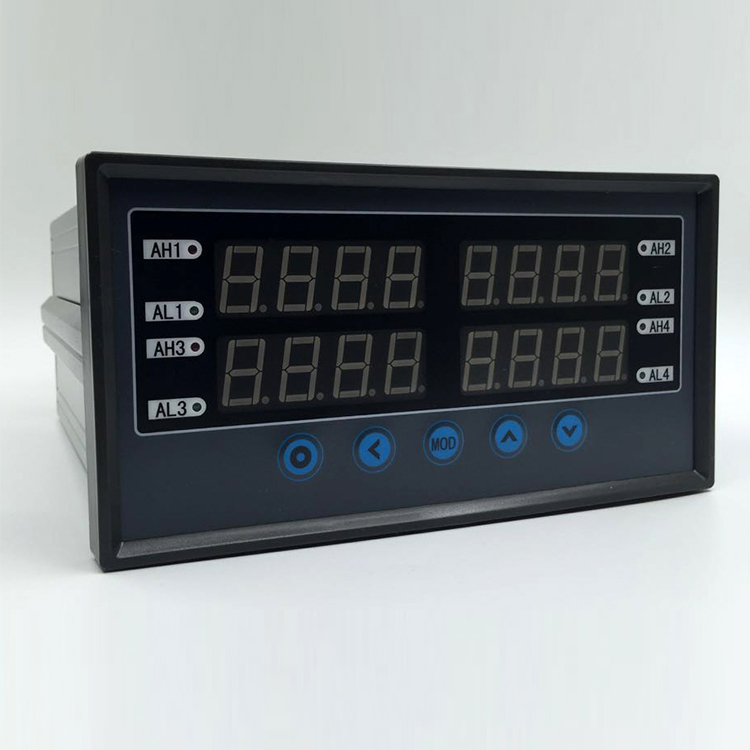

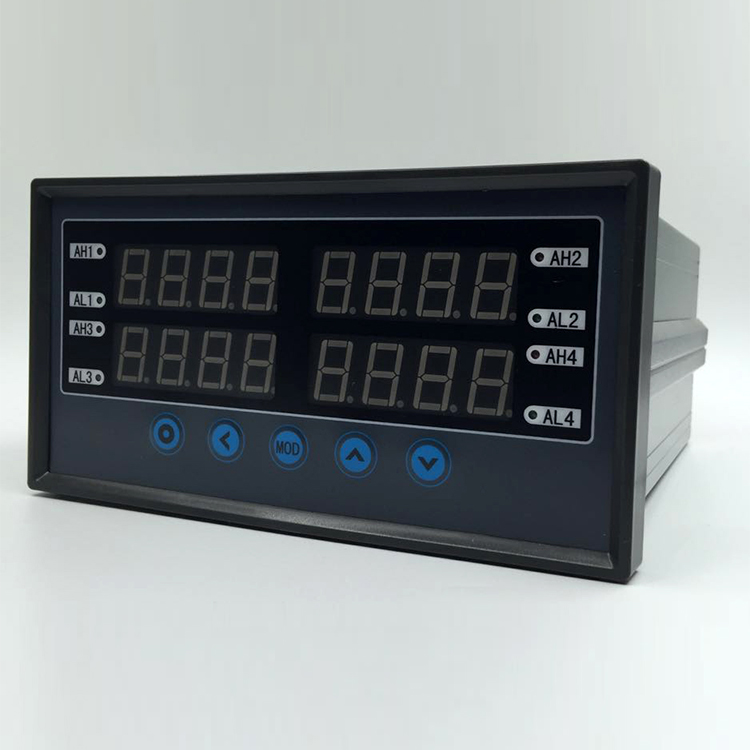

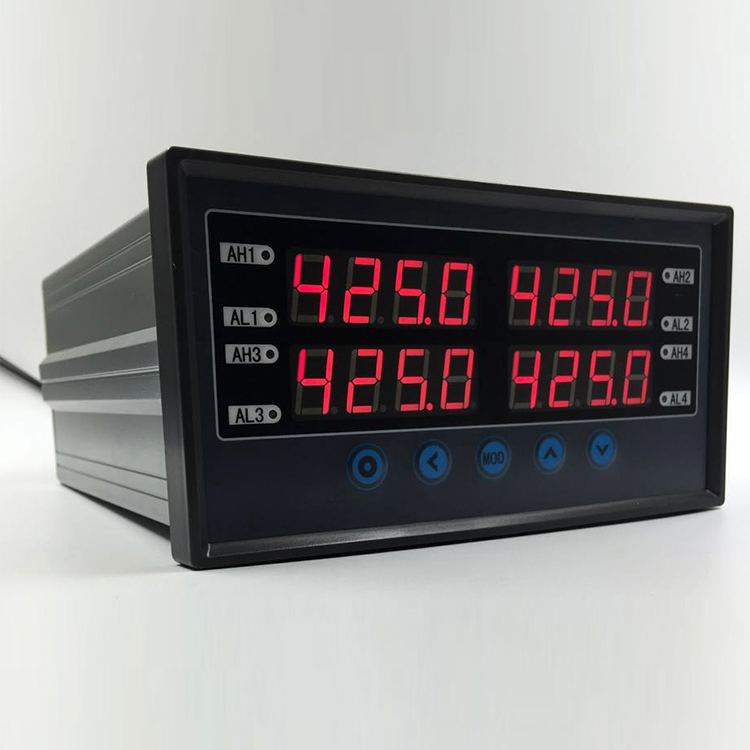

• 产品名称：XSDAL/A-H2EET2A2B1V0智能数字显示报警仪
• 添加时间：2024-06-14 09:09:20
• 推荐度：

MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台***一地址的终端设备(从机)，然后，终端设备发也的应答信号以相反的方向传输给主机，即;在一根单***的通讯线上信号沿着相反的两个方向传输所有的通讯数据流(半双工的工作模式)。

MODBUS协议只允许在主机(PC，PLC等)和终端设备之间通讯，而不允许***立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而***限于响应到达本机的查询信号。

主机查询:查询消息帧包括设备地址码、功能人码、数据信息码、校验码。地址码表明要选中的从机设备;功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容;数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量;校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。

从机响应:如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据:如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。

传输方式是指一个数据帧内一系列***立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位:1个起始位、8个数据位、(奇偶校验位)、1个停止位(有奇偶校验位时)或2个停止位(无奇偶校验位时)。

数据帧的结构:即:报文格式。

地址码

功能码

数据码

效验码

1个BYTE

1个BYTE

N个BYTE

2个BYTE

地址码在帧的开始部分，由一个字节(8位二进制码)组成，十进制为0~255，在我们的系统中只使用1~247，其它地址保留。这些位标明了用户指定的终端设备的地址，该设备将接收来自与之相连的主机数据。每个终端设备的地址须***是***一的，******被寻址到的终端会响应包含了该地址的查询。当终端发送回一个响应，响应中的从机地址数据告诉了主机哪台终端与之进行通信。

功能输出

电能计量和脉冲输出

提供电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。仪表3排12位LED实现有功是能(正向)、无功电能(感性)1次侧数据的显示，右图中表示正向有功电能数据=369587.28kWh(度);集电级开路的光耦继电器的电能脉冲(电阻信号)实现有功电能(正向)和无功电能(反向)远传，采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲总数来实现电能累积计量。休用输出方式的输出还是电能的精度检验的方式(国家计量规程:标准表的脉冲误差比较方法)。
