数码管测量时显示输入测量信号或显示调节器给定值或以百分比形式显示阀位反馈信号或以百分比形式显示控制量,用加键切换显示方式。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时交替显示设定参数的提示符及设定参数。左模拟条以百分比形式显示主输入的测量信号。
右模拟条以百分比形式显示调节器给定值或阀位反馈量或PID控制量。
双屏+双模拟条
上排数码管测量时显示输入测量信号,进入参数设置方式时显示设定参数的提示符。
下排数码管显示调节器给定值或控制量的百分比或阀位反馈量的百分比(订货请注明)。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时显示设定参数。
左模拟条以百分比形式显示主输入的测量信号。
右模拟条以百分比形式显示阀位反馈量或PID控制量。
三屏显示
上排数码管测量进显示输入测量信号,进入参数设置方式时显示设定参数的提示符。
中排数码管显示阀位反馈量的百分比。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时显示设定参数。
下排数码管显示控制量的百分比。
单数字显示+三个模拟条
下排数码管测量时显示输入测量信号、控制量或跟踪量或给定值,显示的方式可以用键选择。设定时交替显示设定参数的提示符及设定参数。
第一个24线模拟条以百分比形式显示主输入的测量信号。
第二个24模拟条以百分比形式显示给定值。
第三个24线模拟条以百分比形式显示控制量。
指示灯
LED-A为断续PID控制或SP1报警状态指示灯
LED-E为SP2报警状态指示灯
LED-B为SP3报警状态指示灯
LED-C为自动批示灯或SP4报警状态指示灯
LED-G为手动指示灯
LED-D为下排数码管显示为控制量状态指示灯
LED-F为下排数码管显示为过程量状态指示灯
LED-H为外给定状态指示灯

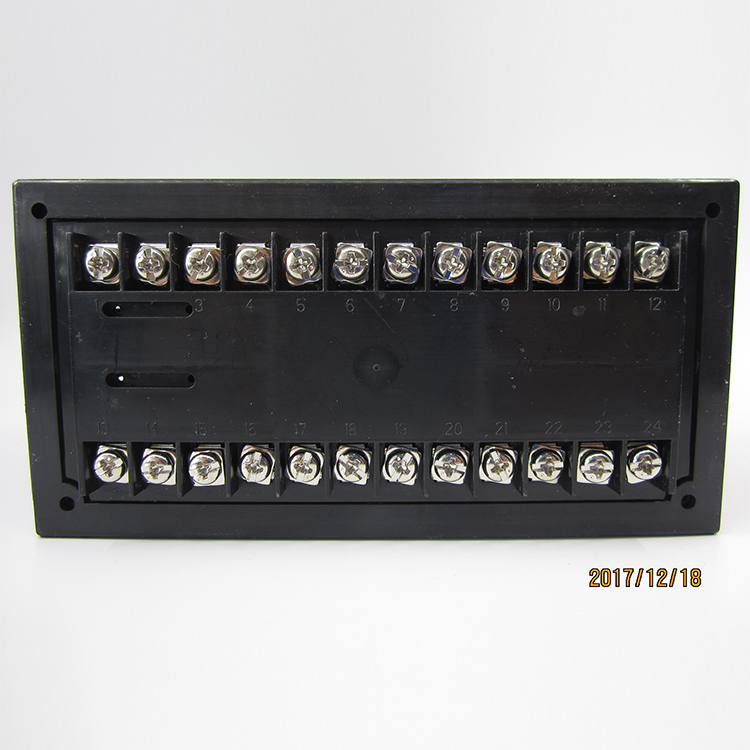

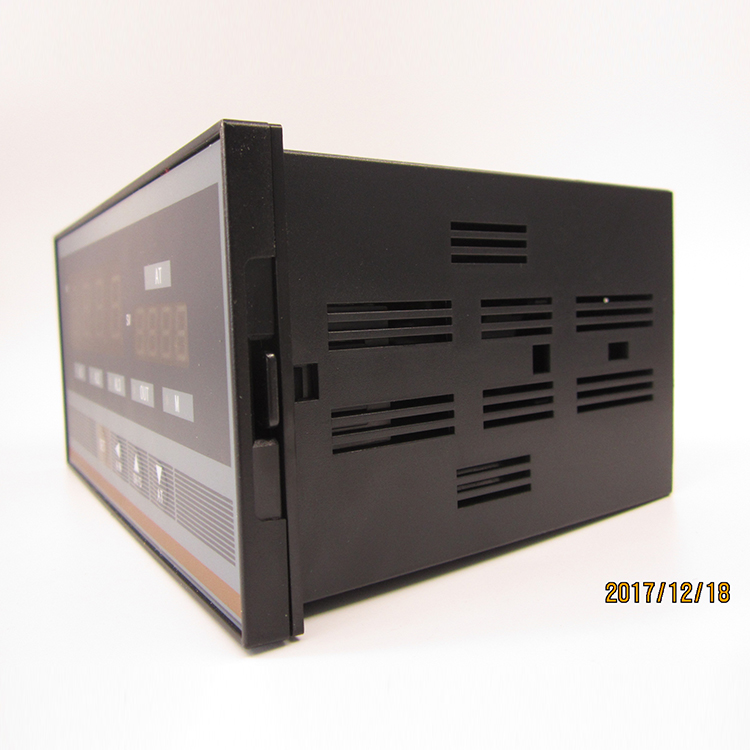

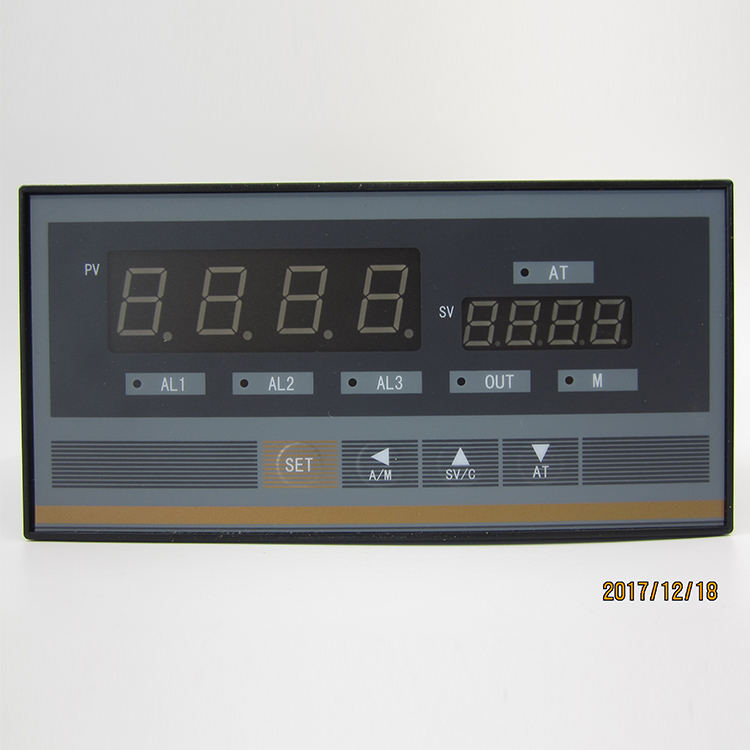

仪表按键定义
仪表在自动运行方式下:
设定键SET:启动仪表进入参数设置方式。
位移键:具有自整定功能的仪表,按此键用于启动自整定或解除自整定。
定时计数功能有效时,解除并退出定时计数模式。声光报警功能有效时,消音并启动消音时间。
减键:单模拟条方式时切模拟条的显示方式。
加键:数显部分的显示方式切换键。
手自动键A/M:具有手自动切换功能的仪表,按此键进入手动运行方式。
仪表在手动运行方式下:
设定键SET:无作用。
位移键:无作用。
减键:PID控制量减小。
加键:PID控制量增加。
手自动键A/M:按此键退出手动状态进入自动运行方式。
参数设置方式下:
设定键SET:进入参数设置方式后参数修改确认键,并控制仪表进入下一个参数设置,在设置完***后一个参数后提示End时,再按此键则退出参数设置时方式,或在任一个参数设置后与A/M键同时按下则退出参数设置方式。
位移键:设定参数光标位移键,在设定状态下按一下该键,小数点右移一位,小数点闪烁为当前设定位。
减键:在设定状态下按一下该键,当前设定位数字减1个字。当光标在***低位长时间按下该键,有递减作用,并有借位功能。
加键:在设定状态下按一下该键,当前设定位数字增加1个字。当光标在***低位时,长时间按下该键,有递加作用,并可进位。
手自动键A/M:也叫仪表返回键,在设定状态下按一下该键,设置程序向上倒退一步,如与SET键同时按下,则中途退出设定。
B菜单
