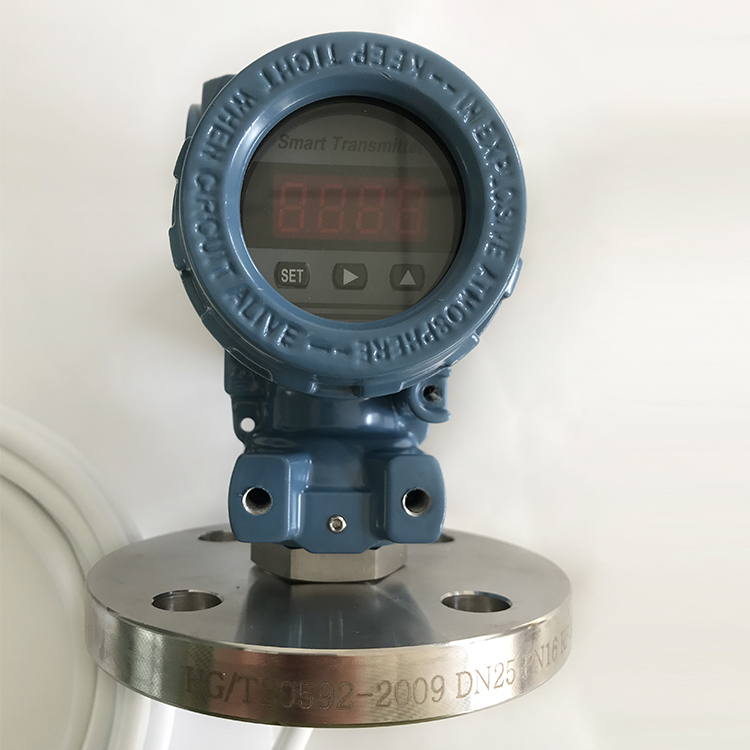

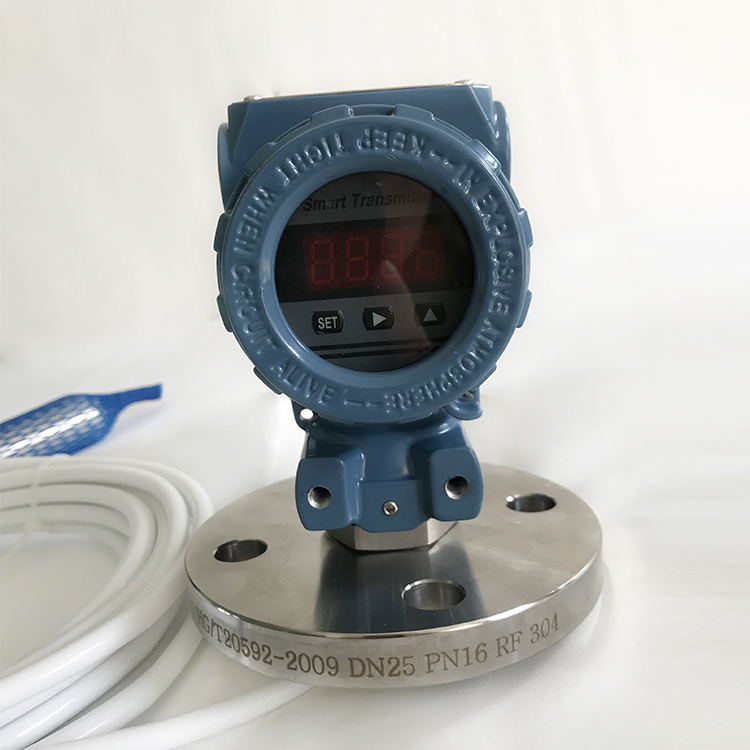

- 产品名称：LRYS-G1K2BN3N精密压力变送器
- 添加时间：2024-05-15 15:11:57
- 推荐度：
误区二：选定的标准器可以覆盖其量程范围
利用不确定评定的方法选择了合适的标准器后，认为检定工作可以覆盖其量程范围内的所有被检压力变送器。实例2:0.02级满量程精度0～3MPa的压力标准器、0.01级的直流电流表检定0.2级，输出电流4～20mA的压力变送器，量程上限在1.5MPa以上的压力变送器符合规程要求，而量程上限在1MPa以下的压力变送器却无法检定，无法覆盖压力标准器量程范围0～3MPa内所有同一分辨率的被检压力变送器。
对误区的分析：压力变送其是一种压力变量转换为可传递的标准化输出信号的仪表，分为电动和气动两大类。电动的标准化输出信号主要为0～10mA、4～20mA或1～5V的直流电信号。气动的标准化输出信号主要为20～100kPa的气体压力。压力变送器的输出信号与压力变量之间有一给定的连续函数关系，通常为线性函数。在压力表的检定时，规定标准器的允许误差******值应不大于被检压力表允许误差******值的1/4.此时标准器检定时引入的扩展不确定度U95只与标准压力发生器的允许误差有关，因此在选择压力表检定的标准器时可以覆盖标准器的量程范围，即在压力表检定中不存在标准器选定的误区。
安装位置
压力变送器在工艺管道上的安装位置，与被测介质有关。安装时应注意考虑下面的情况:尽量避免变送器与腐蚀性或过热的被测介质直接接触。要防止渣滓在导压管内沉积。导压管要尽可能短一些。两边导压管内的液柱压力应保持平衡。导压管应安装在温度梯度和温度波动小的地方。测量液体流量时，取压口应开在流程管道的侧面，以避免渣滓的沉淀。同时变送器要安装在取压口的旁边或下面，以便气泡排入流程管道之内。测量气体流量时，取压口应开在流程管道的顶端或侧面。并且变送器应装在流程管道的旁边或上面，以便积聚的液体容易流入流程管道之中。使用压力容室装有侧面泄放阀的变送器，取压口要开在流程管道的侧面。比如被测介质为液体时，压力变送器的泄放阀应安装在上面，以便排除出渗在被测介质中的气体。被测介质为气体时，变送器的泄放阀应安装在下面，以便排放积聚的液体(见下图)。压力容室转动180。，就可使其上面的泄放阀变到下面。
蒸汽的测量测量蒸汽流量时，取压口开在流程管道的侧面，并且变送器安装在取压口的下面，一遍冷凝液能充满在导压管里。应当注意，在测量蒸汽或其他高温介质时，其温度不应超过变送器的使用极限温度。被测介质为蒸汽时，导压管中要充满水，以防止蒸汽直接合变送器接触，因为变送器工作时，其容积变化量是微不足道的，所以不需要安装冷凝罐。
安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在管道上。变送器压力容室上的导压连接孔为螺纹孔，接头上的导压接孔为内锥管螺纹(或外螺纹)，根据需要可选择与引压接头锥管螺纹的过渡接头。压力变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。转动接头，可以改变其接孔的中心距离。为了确保接头密封，在固紧时应按下面步骤操作:两只紧固螺栓应交替用板手均匀拧紧，其***后拧紧力距，切勿一次拧紧某一只螺栓。有时为了安装上的方便，变送器本体上的压力容室可转动。只要压力容室处于垂直面，则压力变送器木体的转动不会产生零位的变化。如果压力容室水平安装时(例如在垂直管道上测量流量时)，则须***消除由于导压管高度不同而引起的液柱压力的影响；即重新调零位。
